乳化劑生成器(微流控類)
發布日期:2022-07-15
瀏覽量:475次
乳化劑(Emulsion)被廣泛應用于各類食品添加劑、化妝品和藥品中。傳統方法生產的乳化劑存在分散不均勻、乳滴(emulsion droplet)無法控制等問題,導致很多廠家遇到技術瓶頸。近年來,越來越多廠家關注液滴微流控在乳化劑生產上的應用,具有同向流道結構 (Co-flow regime)、多通道匯流的液滴微流控成為研究和產品開發的熱點。
由于理想的液滴微流控包含復雜的內部管道,利用傳統的機械加工和光刻法會受到很多限制,而這正是3D打印,尤其是微米級3D打印的特長。摩方精密利用面投影微立體光刻 (PμSL) 技術,成功實現微流控裝置的3D打印。
乳化劑生成器視頻介紹
摩方精密3D打印的乳化劑生成器,主要結構特征包括:
- 包含特殊的同心環流道,即Co-flow結構,便于液體混合及對乳滴尺寸、成分等參數的控制。
- 同一樣件內部可同時包含縱向、橫向及其他不同方向的流道。設計自由度非常高。
- 樣件可一體成型,避免了復雜的組裝過程。

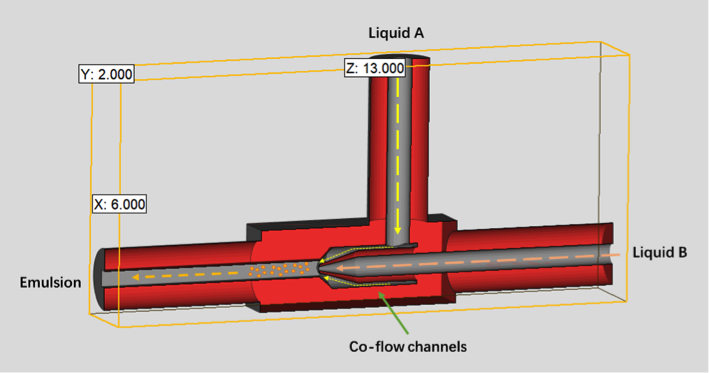

圖1. BMF乳化劑生成器的內部結構示意圖
得益于摩方精密3D打印機獨有的10μm光學精度,乳化劑生成器的細節尺寸可以低至50μm。在本周的樣件中,內部最小管道直徑為0.1mm,最小壁厚為0.05mm,有效實現微小乳滴的尺寸控制。
圖2. BMF乳化劑生成器的細節尺寸
